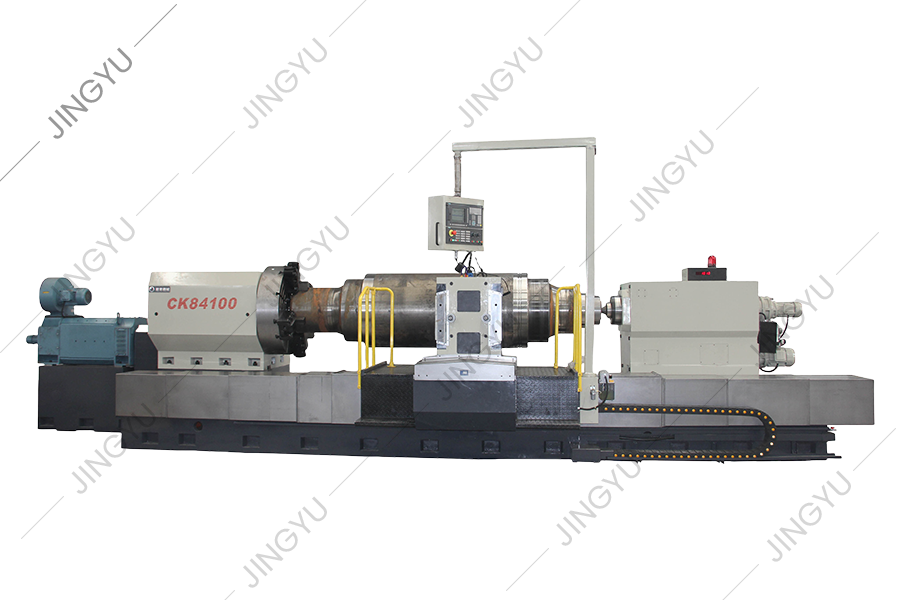

CK84100

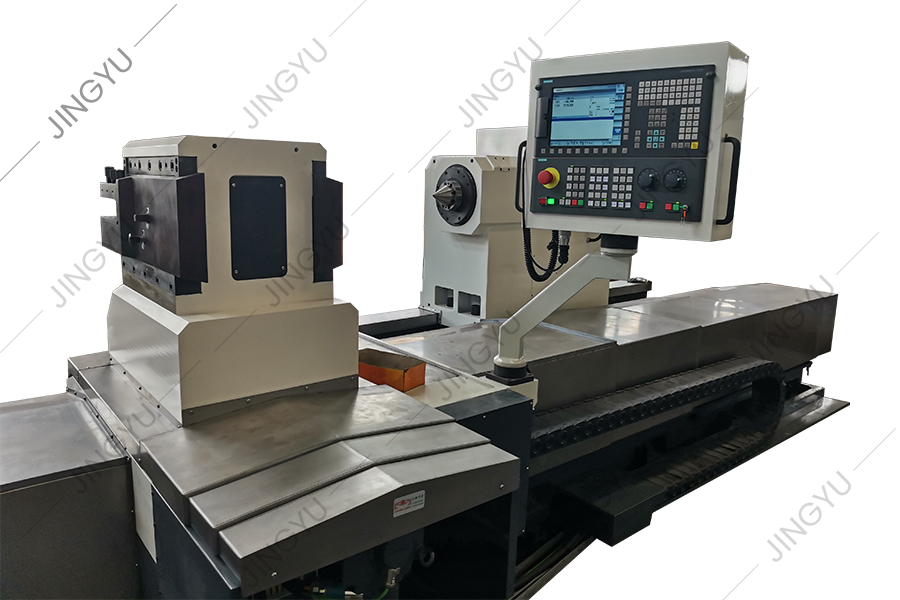

●The CK84100 CNC roll lathe bed adopts the overall 4 1 guide rail structure, that is, the bed's horizontal arrangement of four rectangular rails to provide the movement and positioning of the saddle and tailstock, and set up an auxiliary rail on the vertical surface of the front side of the bed for the saddle auxiliary support, so as to ensure that the saddle, the tool holder has a better rigidity, and can bear a greater cutting cuplu.
Șinele de ghidare de referință a patului adoptă stingerea generală a super-audio, iar suprafața de potrivire este aplicată cu o centură moale de ghid importată pentru a asigura mișcarea micro-uzură a fiecărei componente de alimentare și menține o precizie ridicată și o stabilitate ridicată pentru o perioadă lungă de timp. O anumită diferență de înălțime este proiectată între șina de șa și șina de coadă pentru a se asigura că chipsurile și lichidul de răcire nu invadează șina de șa.

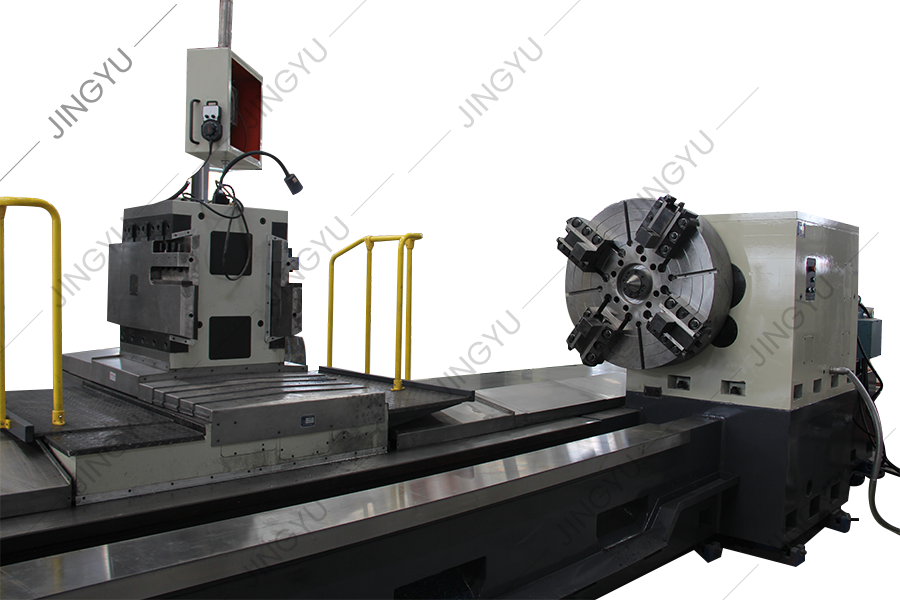

● Suportul instrumentului de șa adoptă o schemă de suport integral de instrumente AO-tip. Suportul sculei poate îmbunătăți rigiditatea suportului de scule și poate reduce vibrațiile în timpul întoarcerii mașinii -unelte. Și prin reglarea poziției plăcii de odihnă a sculei pentru a se adapta la prelucrarea profundă a ruloului de trecere. Reduceți lipsa de rigiditate cauzată de extinderea mânerului sculei, astfel încât instrumentul mânerând rezonanța, afectând performanța de tăiere.
Compania noastră poate alege, de asemenea, să configureze suportul instrumentului CNC în conformitate cu cerințele clientului (se recomandă ca utilizatorii de oțel Angle să aleagă).
CK84125

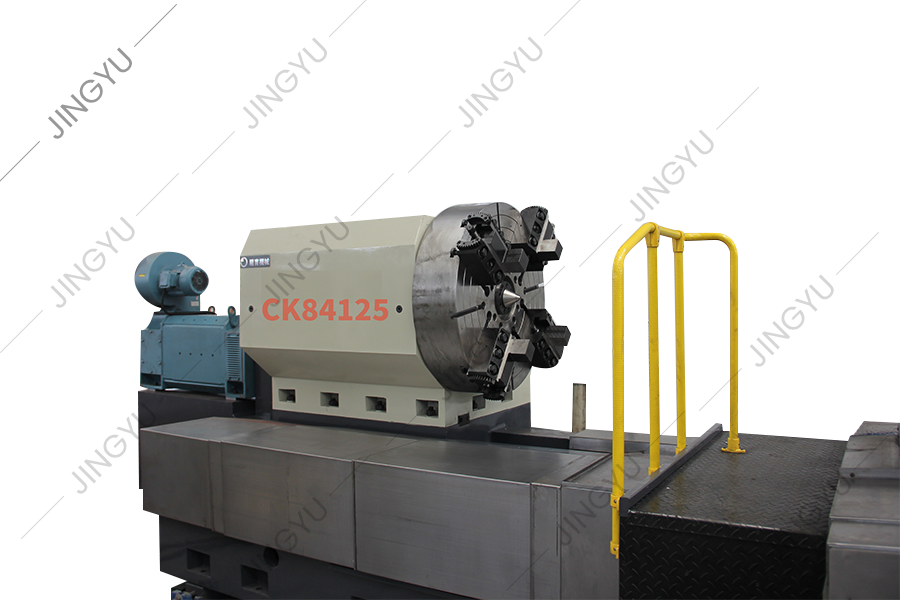

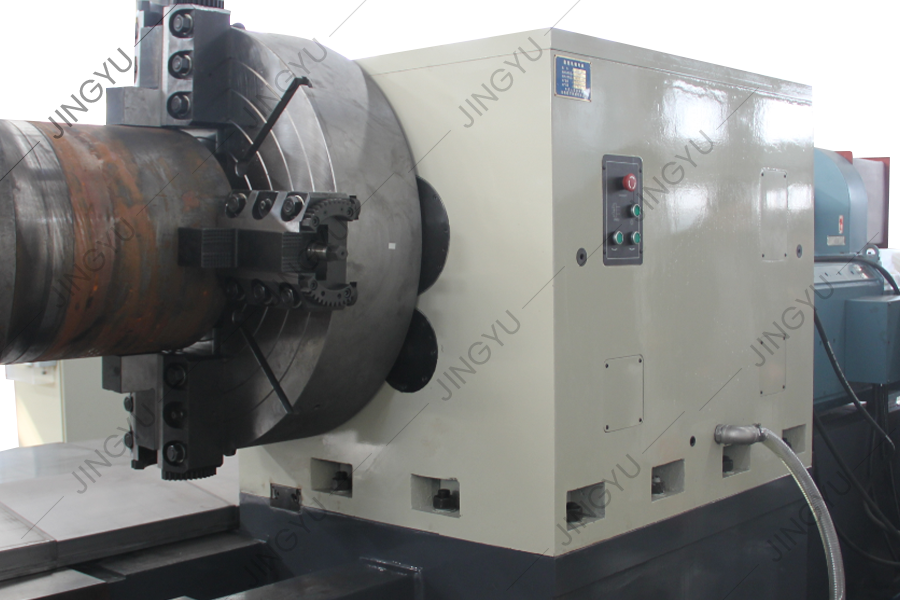

● Capul de strung adoptă o structură de cutii cu pereți duble întărite; Arborele principal adoptă forma suportului în două puncte, configurația rezonabilă a rulmentului și proiectarea spanului, arborele principal are o rigiditate ridicată și o capacitate de rulare. Sistemul de transmisie optimizat este condus de un angrenaj de precizie pe 6 niveluri, cu stingere și măcinare de înaltă frecvență, astfel încât capul să aibă caracteristicile de zgomot redus, precizie de transmisie ridicată și cuplu de ieșire mare.
Transmisia principală a arborelui adoptă schema de reglare a vitezei fără viteză a vitezei de schimbare automată a vitezei de schimbare automată și reglare a vitezei de curent continuu, astfel încât axul mașinii să aibă o gamă largă de 1-200rpm, caracteristici dinamice ridicate ale intervalului de reglare a vitezei.
Partea din spate a capului este proiectată cu o stație de buton, care poate controla funcționarea fusului, cum ar fi rotația pozitivă și negativă și oprirea de urgență.

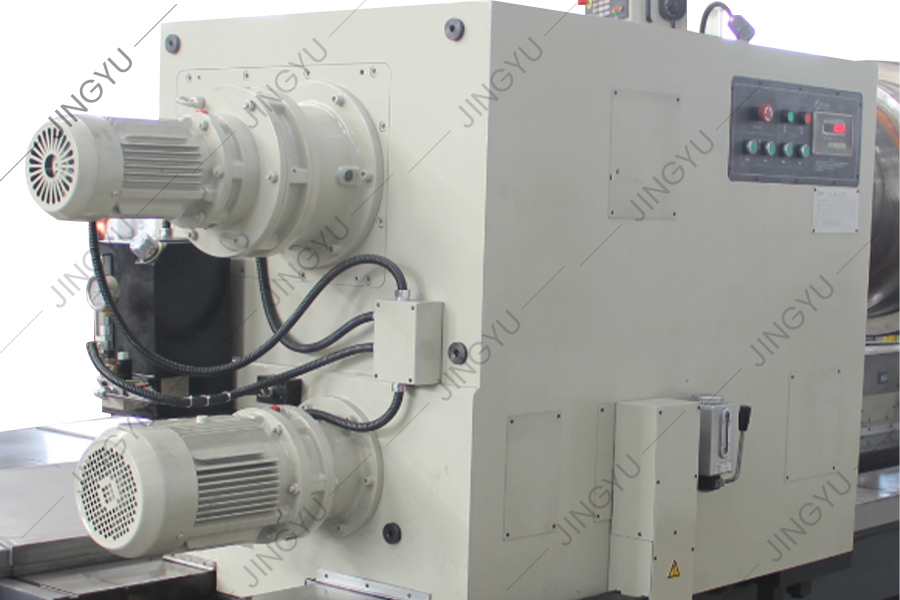

● Coada de coadă adoptă un plan structural de fus rotativ independent și reglare telescopică axială a mânecii de stocare a cozii. Gaura conică a fusului de coadă este 100-1: 5. Corpul cu coada adoptă o structură integrală, care elimină dezavantajele exactității instabile, capacitatea slabă a încărcării și fiabilitatea slabă cauzată de structurile tradiționale superioare și inferioare.
Coada mașinii-unelte este echipată cu un senzor de presiune de înaltă performanță, care este utilizat pentru setarea, măsurarea și feedback-ul forței de prindere a cozii atunci când strungul fixează piesa de lucru. Prin setarea și reglarea regulatorului de detectare a presiunii de funcționare, forța de strângere a vârfului de stocare a cozii de pe piesa de prelucrat poate fi controlată și afișată automat. Slăbirea și prindere a mânecii de stocare este realizată automat prin intermediul sistemului de control hidraulic.
Un mecanism de compensare a deformării termice de lucru este proiectat în mâneca de stocare a cozii. Schimbarea lungimii axiale a piesei de lucru în timpul funcționării mașinii -unelte este absorbită și compensată de arcul de disc în mânecă.
