Mașină de pansament cu roți cu diamante EDM

”
● Mașina -unelte este complet închis pentru a preveni scurgerea lichidului de lucru. Partea stângă este o ușă comutabilă pentru înlocuirea ușoară a electrozilor cu roți de grafit, partea din spate este o ușă cu deschidere dublă pentru întoarcerea ușoară și formarea electrozilor cu roți de grafit, iar partea din față este o ușă glisantă dublă pentru procesarea și înlocuirea roților de măcinare a diamantelor.
● Mașina -unelte se oprește automat la finalizarea procesării.

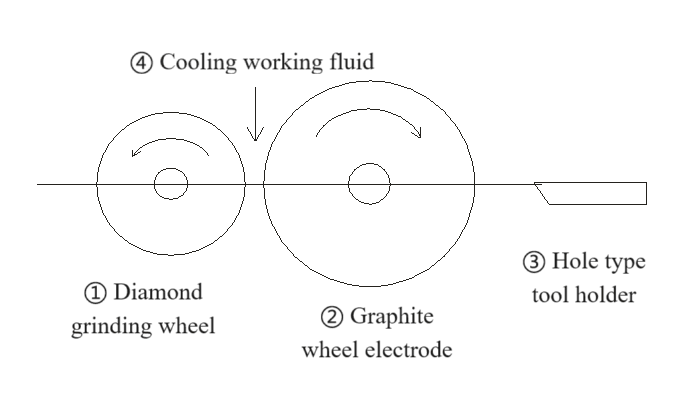

① Roata de măcinare a diamantului: limitată la roata de măcinare a diamantelor metalice, folosind mandară fixă ​​cu dublă centru, un acționare servo cu pas stepper, prelucrare manuală/automată a servo rotativă.
② Electrod cu roți de grafit: Utilizați o roată de grafit ușor de procesat ca electrod, aplicați principiul prelucrării descărcării și utilizați o scânteie electrică pentru a îndepărta partea roții de măcinare a diamantelor pentru a fi procesată. Gaura exterioară a roții de grafit este întoarsă și formată dintr -un tăietor de găuri fixat pe suportul sculei.
③ Suport pentru sculele de găuri: Tăietorul de găuri poate fi procesat de o mașină de tăiere a sârmei și trebuie să taie unghiul de 6 ° spate, fixat pe suportul de scule mobil, iar cercul exterior al electrodului cu roți de grafit este tăiat și format.
④ Fluid de lucru de răcire: Pentru a asigura progresul neted al prelucrării descărcării, este necesar să se alinieze lichidul de lucru de răcire (lichidul de lucru este de 7# ulei alb sau 5# ulei de motor) în zona de procesare. Lichidul de lucru este spălat din partea superioară a zonei de procesare, iar poziția conductei de ulei de spălare este reglată în mod repetat pentru a se asigura că nu există flacără deschisă în zona de procesare.
