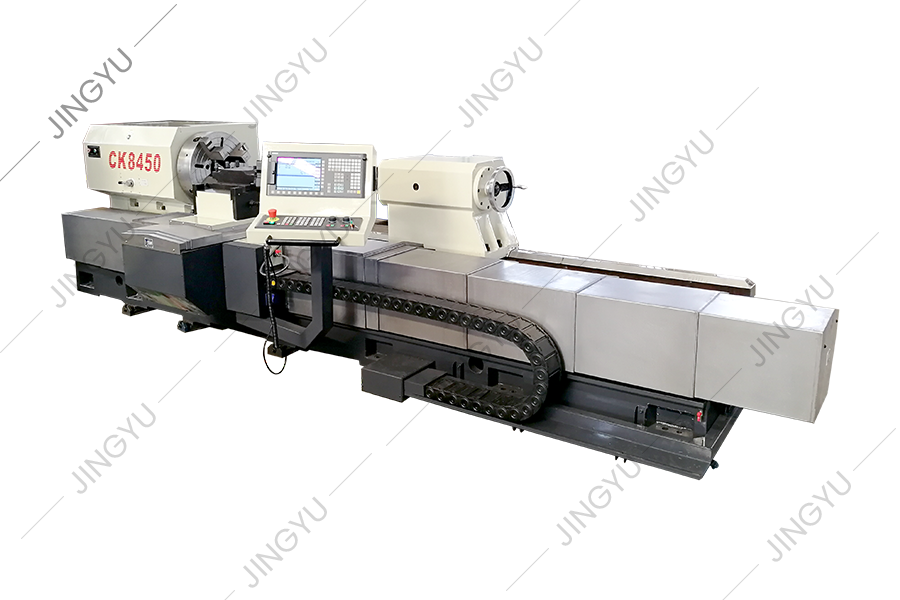

CK8450
● Patul de strung CNC Roll adoptă structura feroviară în general 4 1, adică aranjamentul orizontal al patului a patru șine dreptunghiulare pentru a oferi mișcarea și poziționarea șeiului și a cozii de coadă și a înființat o șină auxiliară pe suprafața verticală a părții din față a patului pentru suportul auxiliar, pentru a asigura o mai mare tăiere.
● Șinele de ghidare de referință a patului adoptă stingerea generală a super-audio, iar suprafața de potrivire este aplicată cu o centură moale de ghid importată pentru a asigura mișcarea micro-uzură a fiecărei componente de alimentare și pentru a menține o precizie ridicată și o stabilitate ridicată pentru o lungă perioadă de timp. O anumită diferență de înălțime este proiectată între șina de șa și șina de coadă pentru a se asigura că chipsurile și lichidul de răcire nu invadează șina de șa. Skateboard adoptă o șină de ghidare dreptunghiulară, care asigură efectiv rigiditatea și durata de viață a serviciilor.
● Coada de coadă adoptă un fus rotativ independent și o structură de reglare telescopică axială a mânecii de stocare. Gaura conică a fusului de coadă este MT6#. Corpul cu coada adoptă o structură integrală, care elimină dezavantajele exactității instabile, capacitatea slabă a încărcării și fiabilitatea slabă cauzată de structurile tradiționale superioare și inferioare.
Un arc de fluturi este instalat în fusul de stocare pentru a compensa influența deformării termice și pentru a asigura stabilitatea în timpul tăierii.

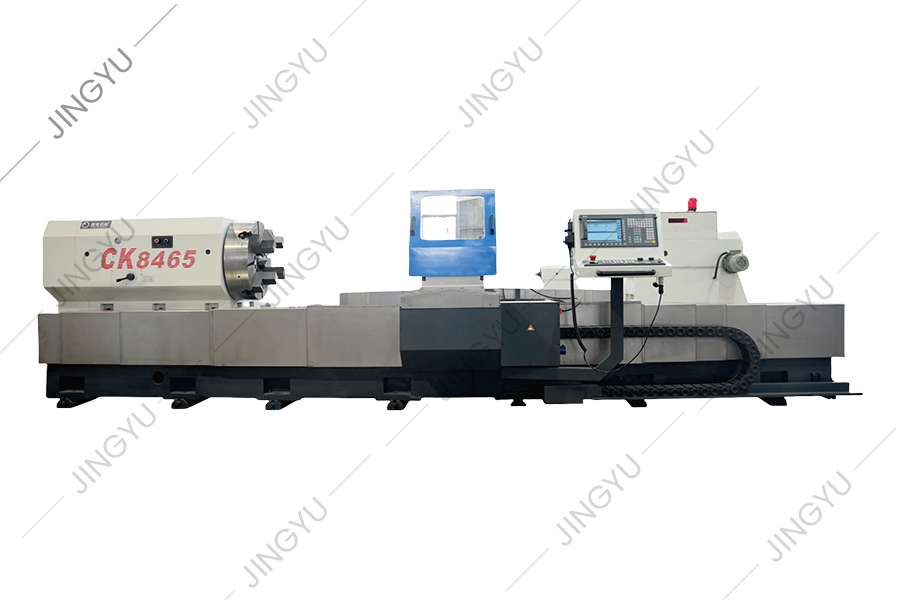

CK8465
● Mașina -unelte adoptă structura de șină în general 4 1, adică aranjarea orizontală a patului a patru șine dreptunghiulare pentru a oferi mișcarea și poziționarea șa și coada și a înființat o șină auxiliară pe suprafața verticală a părții din față a patului pentru suportul auxiliar de șa, astfel încât să se asigure că șadul, suportul de instrumente are o rigiditate mai bună și poate suporta o mai mare tăiere a șa.
● Fusul strungului adoptă forma suportului în două puncte, iar configurația rezonabilă a rulmentului și proiectarea spanului fac ca fusul să aibă o rigiditate și o capacitate de rulare mai mare. Sistemul de transmisie optimizat este condus de angrenaj de precizie pe 6 niveluri după stingerea și măcinarea de înaltă frecvență, astfel încât capul să aibă caracteristicile de zgomot redus, precizie de transmisie ridicată și cuplu de ieșire mare.
Transmisia principală a arborelui adoptă schema de reglare a vitezei fără trepte, condusă de un motor de reglare a vitezei de frecvență cu 3 ani și variabil, astfel încât fusul de mașină să aibă un interval de reglare a vitezei largi de 3-240RPM și caracteristici dinamice ridicate.
● Suportul instrumentului de șa adoptă o schemă de suport integral de instrumente AO-tip. Suportul sculei poate îmbunătăți rigiditatea suportului de scule și poate reduce vibrațiile în timpul întoarcerii mașinii -unelte. Și prin reglarea poziției suportului de instrumente pentru a se adapta la procesarea profundă a ruloului de trecere. Această soluție de odihnă a sculelor este foarte eficientă pe strungurile de rulare din herkule din Germania. Când ruloul de înaltă calitate este întoarsă, adâncimea de tăiere a unei părți poate ajunge la 10 mm.
Compania noastră poate alege, de asemenea, să configureze un suport de instrumente CNC în conformitate cu cerințele clientului.
● Alimentarea verticală și orizontală a mașinii-unelte adoptă o schemă de transmisie a motorului servo, reducătorului special servo și șurub cu bile de înaltă precizie pentru a asigura transmiterea ridicată a cuplului sistemului de transmisie fără reacții înainte și invers, precizie de transmisie ridicată și fără histereză.

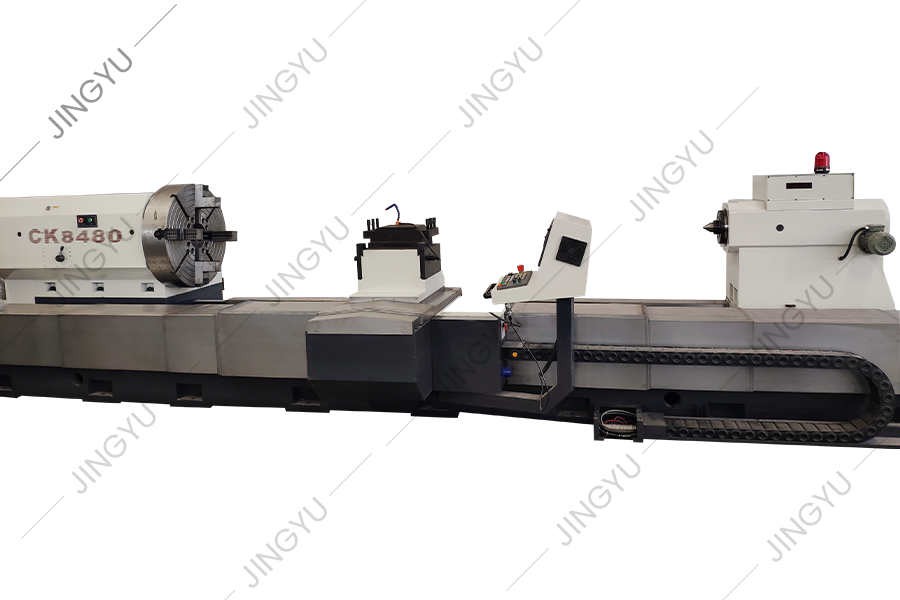

CK8480
● Fusul strungului adoptă forma suportului în două puncte, iar configurația rezonabilă a rulmentului și proiectarea spanului fac ca fusul să aibă o rigiditate și o capacitate de rulare mai mare. Sistemul de transmisie optimizat este condus de angrenaj de precizie pe 6 niveluri după stingerea și măcinarea de înaltă frecvență, astfel încât capul să aibă caracteristicile de zgomot redus, precizie de transmisie ridicată și cuplu de ieșire mare.
Transmisia principală a arborelui adoptă schema de reglare a vitezei fără trepte, condusă de un motor de reglare a vitezei de frecvență cu 3 ani și variabil, astfel încât fusul de mașină să aibă un interval de reglare a vitezei largi de 3-240RPM și caracteristici dinamice ridicate.
Chuck-ul fusului adoptă un mandrină grea și un contact lung, care poate transmite un cuplu mai mare.

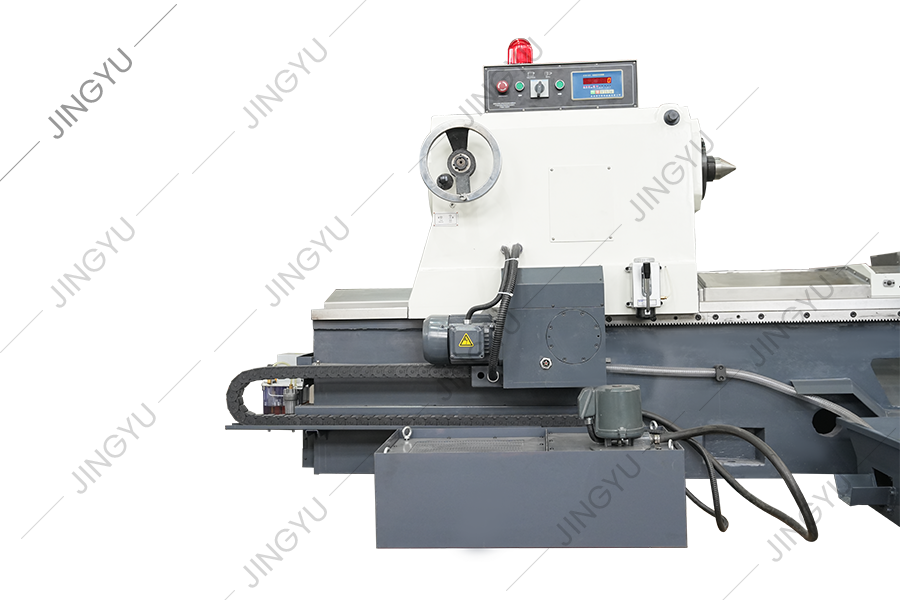

● Coada de coadă adoptă un fus rotativ independent și o structură de reglare telescopică axială a mânecii de stocare. Gaura conică a fusului de coadă este MT6#. Corpul cu coada adoptă o structură integrală, care elimină dezavantajele exactității instabile, capacitatea slabă a încărcării și fiabilitatea slabă cauzată de structurile tradiționale superioare și inferioare.
Coada de coadă este echipată cu funcții de detectare digitală și afișare de alarmă pentru forța de apăsare superioară pentru a evita deteriorarea și uzura excesivă a rulmenților de mașini și a pieselor cauzate de forța de apăsare nelimitată.
● Alimentarea verticală și orizontală a mașinii-unelte adoptă o schemă de transmisie a motorului servo, reducătorului special servo și șurub cu bile de înaltă precizie pentru a asigura transmiterea ridicată a cuplului sistemului de transmisie fără reacții înainte și invers, precizie de transmisie ridicată și fără histereză.
Ghidul de fier înclinat cu șină adoptă un mecanism de ajustare a clichetului pentru a facilita întreținerea ulterioară.

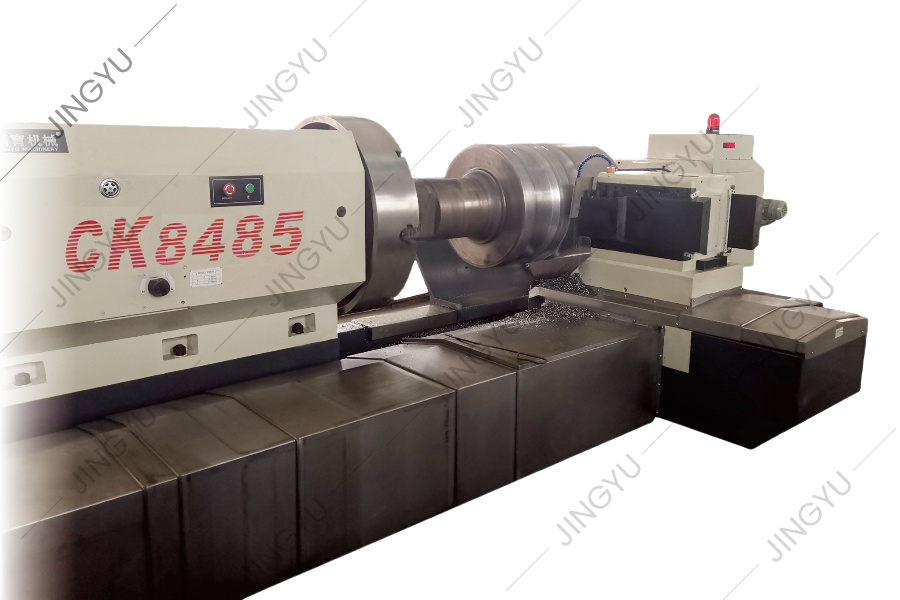

CK8485
● Fusul strungului adoptă forma suportului în două puncte, iar configurația rezonabilă a rulmentului și proiectarea spanului fac ca fusul să aibă o rigiditate și o capacitate de rulare mai mare. Sistemul de transmisie optimizat este condus de angrenaj de precizie pe 6 niveluri după stingerea și măcinarea de înaltă frecvență, astfel încât capul să aibă caracteristicile de zgomot redus, precizie de transmisie ridicată și cuplu de ieșire mare.
Principala acționare a axului adoptă programul de control al vitezei fără trepte a schimbului de viteze și a acționării motorului de control al vitezei DC, ceea ce face ca axul de mașină să aibă o gamă largă de control de viteză de la 3-240RPM cu caracteristici dinamice ridicate. Pentru cerințele de tăiere a volumului mare de tăiere de îndepărtare și reparare a coastei și rulouri de facturare, se poate folosi un angrenaj scăzut pentru a asigura cuplul constant al motorului principal, precum și eficiența de tăiere. Pentru rulourile terminate au nevoie de caracteristici de tăiere de mare viteză. Poate fi utilizat uneltele ridicate și, de asemenea, poate menține cuplul constant al motorului principal, pentru a asigura eficiența de tăiere.

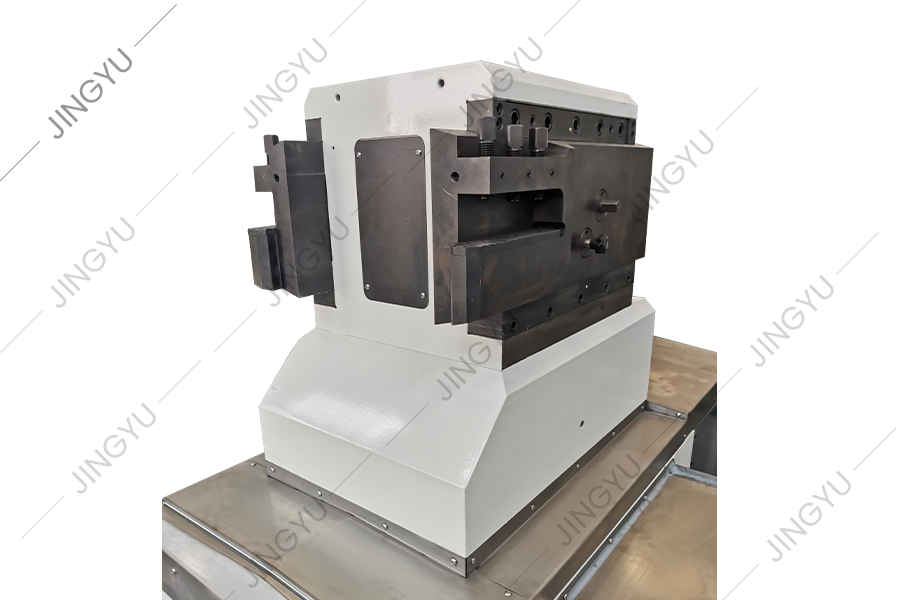

● Suportul instrumentului de șa adoptă o schemă de suport integral de instrumente AO-tip. Suportul sculei poate îmbunătăți rigiditatea suportului de scule și poate reduce vibrațiile în timpul întoarcerii mașinii -unelte. Și prin reglarea poziției plăcii de odihnă a sculei pentru a se adapta la prelucrarea profundă a ruloului de trecere. Reduceți lipsa de rigiditate cauzată de extinderea mânerului sculei, astfel încât instrumentul mânerând rezonanța, afectând performanța de tăiere. Această soluție de odihnă a sculelor este foarte eficientă pe strungurile de rulare din herkule din Germania.
Compania noastră poate alege, de asemenea, să configureze suportul instrumentului CNC în conformitate cu cerințele clientului (se recomandă să aleagă utilizatorii de oțel Angle).
