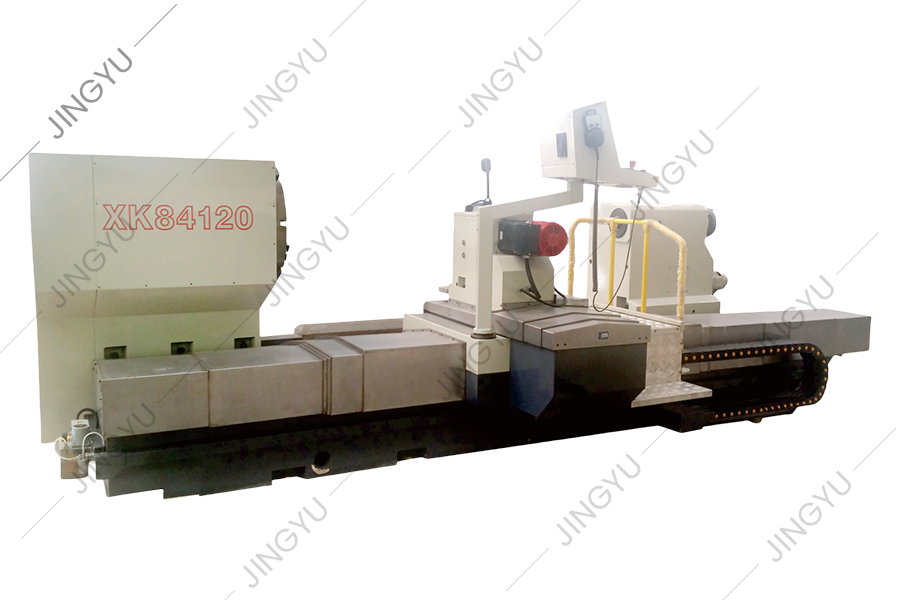

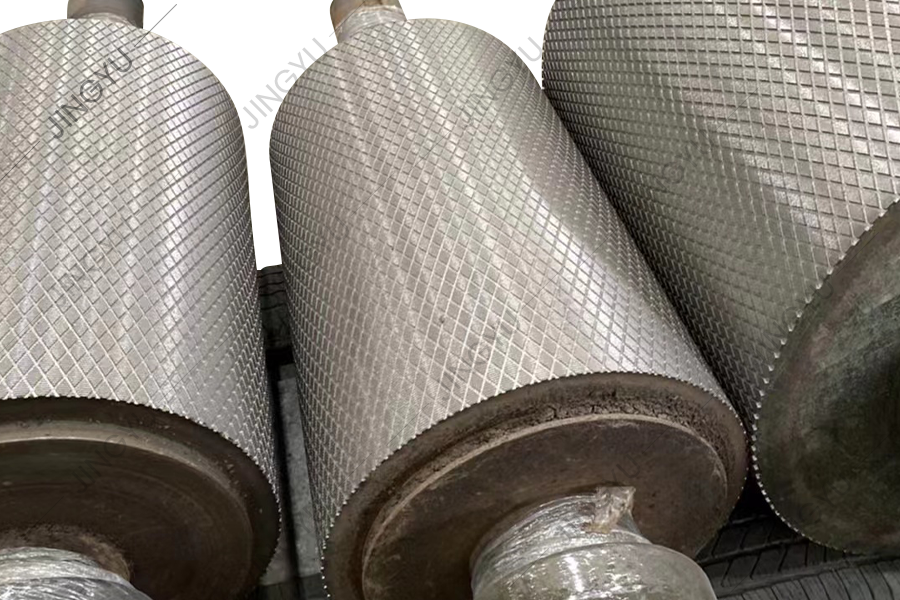

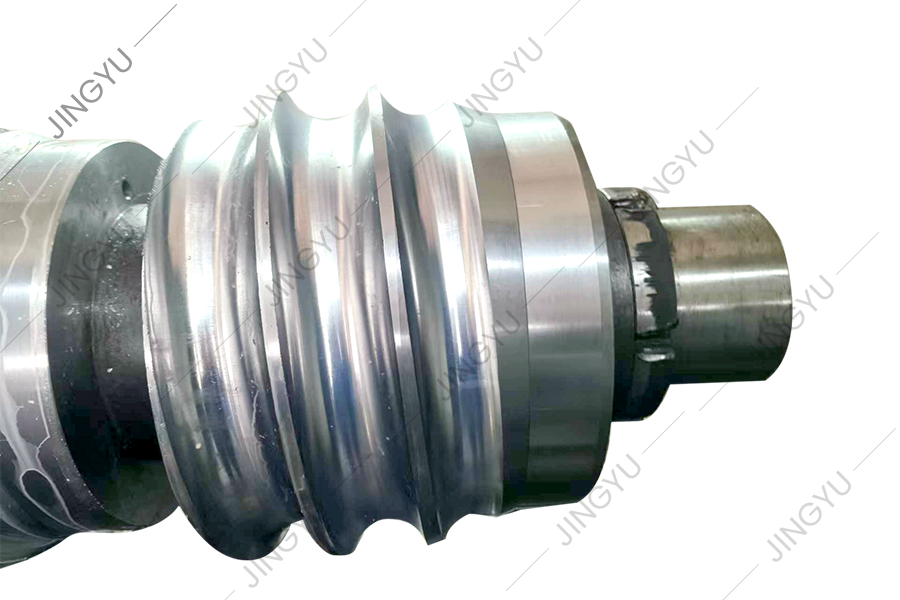

Această mașină -unelte este un nou tip de mașini -unelte CNC Roll Grooving dezvoltat pe baza seriei de mașini de frezare a rolelor CNC a companiei și după cercetarea completă și analiza avantajelor și dezavantajelor produselor similare la domiciliu și în străinătate. Este potrivit pentru procesarea rulourilor cu un diametru mai mic de 900mm și o lungime mai mică de 2500mm. Poate crea automat caneluri pe suprafața ruloului pentru a răspunde nevoilor de procesare ale pieței pentru caneluri unidirecționale sau caneluri încrucișate cu două sensuri.
● Această serie de mașini-unelte adoptă o structură integrală de pat 4-rail și este distribuită integral pentru o mai bună stabilitate. Ghidul de referință Rail adoptă stingerea cu ultrasunete generală, ceea ce asigură rigiditatea ridicată, precizia ridicată și stabilitatea întregii mașini.
● Calea de ghidare laterală a mișcării componentei capului de frezare a capului de tăiere a zborului este susținută de o șină de ghidare dreptunghiulară grea pentru a asigura cerințele ridicate de precizie și rigiditate ale mișcării de alimentare în timpul procesării.

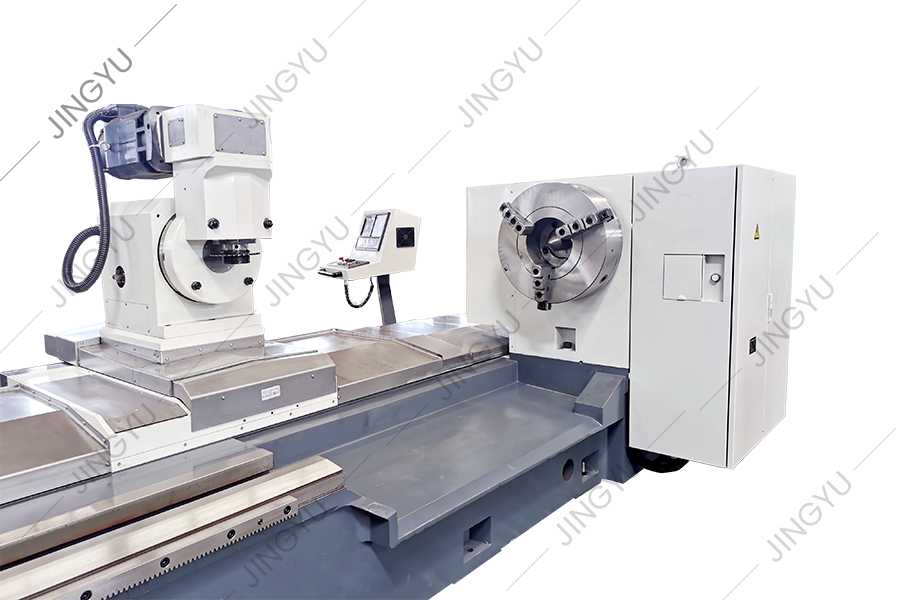

● Capul de tăiere este fixat pe placa de indexare rotativă și poate fi rotit în unghiul corespunzător, după cum este necesar pentru a răspunde nevoilor de tăiere ale unghiurilor diferite.

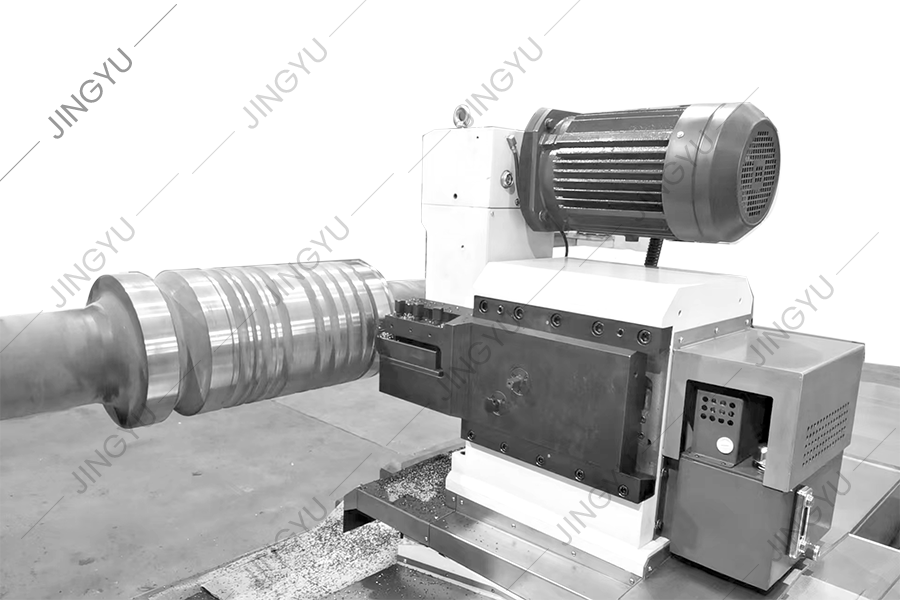

● Lanțul de transmisie a capului tăietorului este condus de angrenaje la sol de înaltă precizie pentru a se asigura că traiectoria sculei execută pe deplin cerințele de instrucțiuni ale programului ale sistemului CNC, eliminând defecte ascunse, cum ar fi nepotrivirea canelurii și instrumentele rupte cauzate de precizie slabă și rigiditate a lanțului de transmisie. Capul de frezare adoptă transmisia angrenajului pentru a răspunde cererii de cuplu constant în timpul procesului de tăiere. Viteza tăietorului de frezare adoptă o reglare a vitezei fără trepte a motorului principal pentru a satisface cerințele de viteză liniară ale diferitelor instrumente de tăiere.
● Axele de mișcare liniară longitudinală și transversală ale mașinii-unelte sunt conduse de șuruburi cu bilă de înaltă precizie pentru a evita inexactitatea transmisiei angrenajului și a raftului. Sub controlul automat al sistemului CNC, se poate obține mișcarea automată și poziționarea precisă de la un model de gaură la altul.
